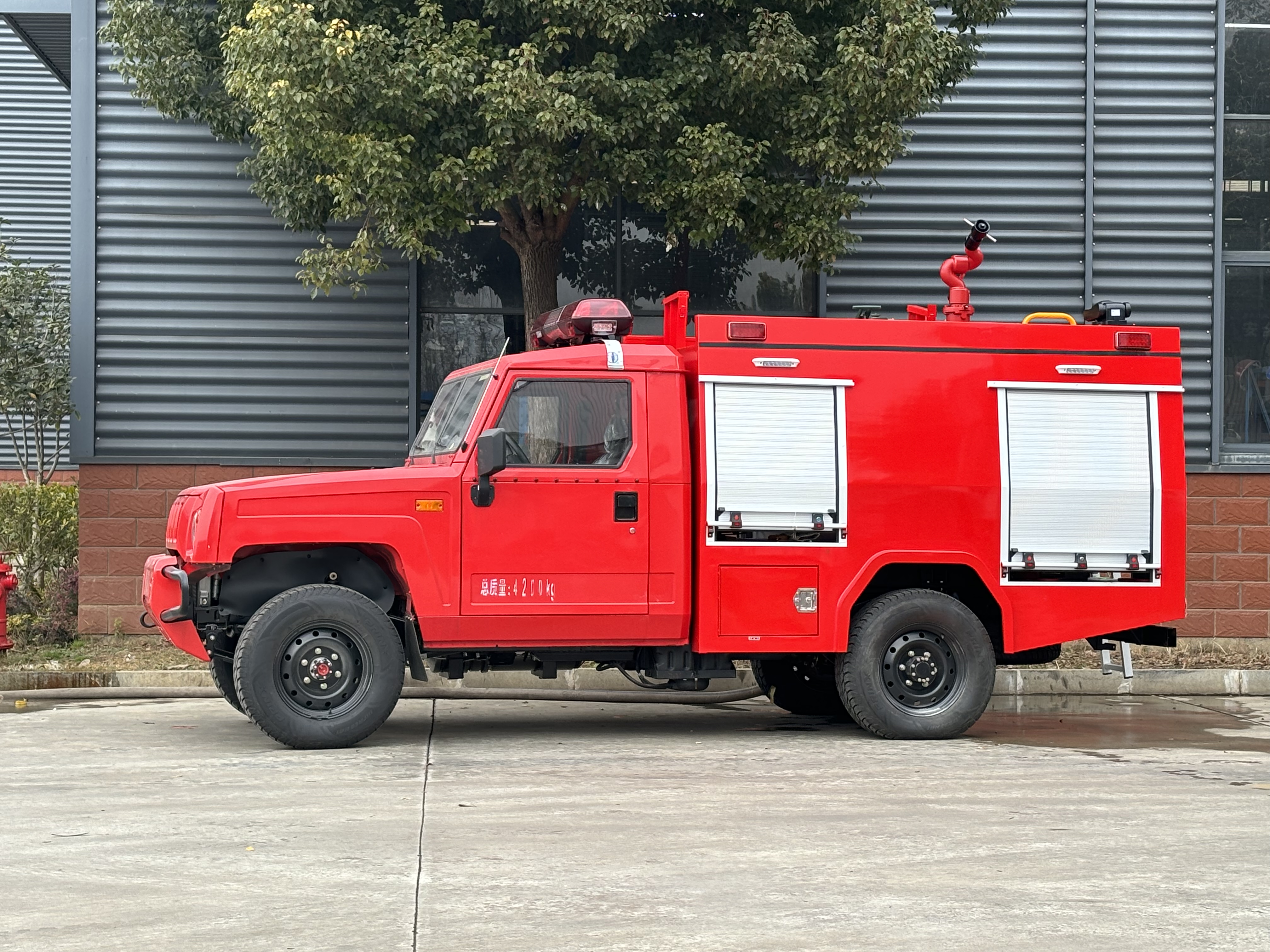

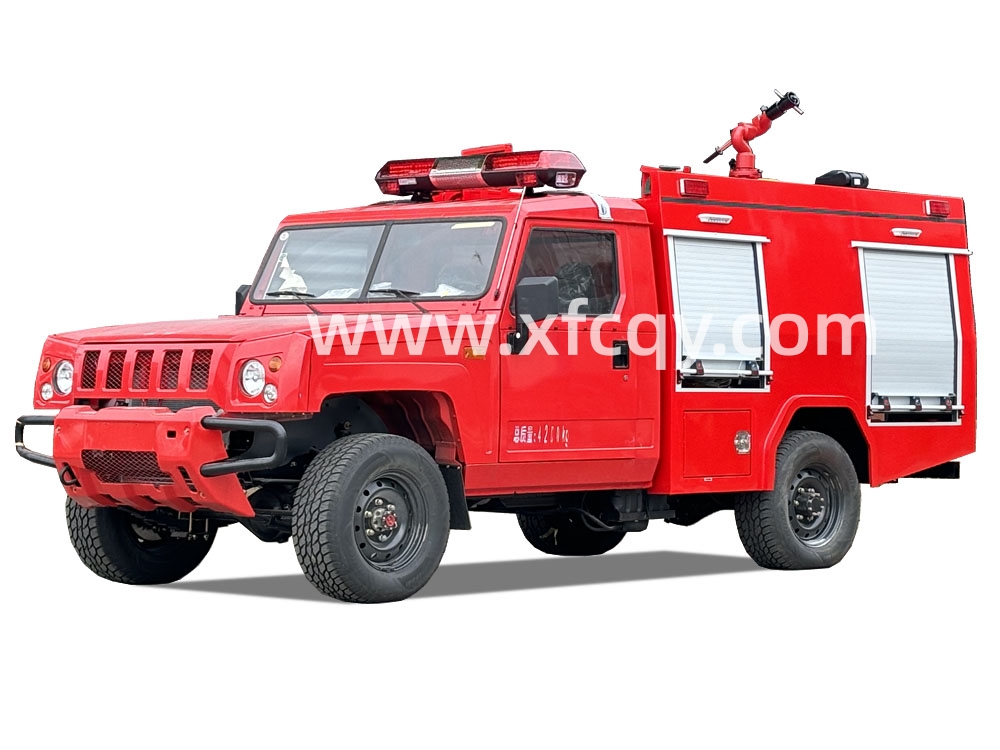

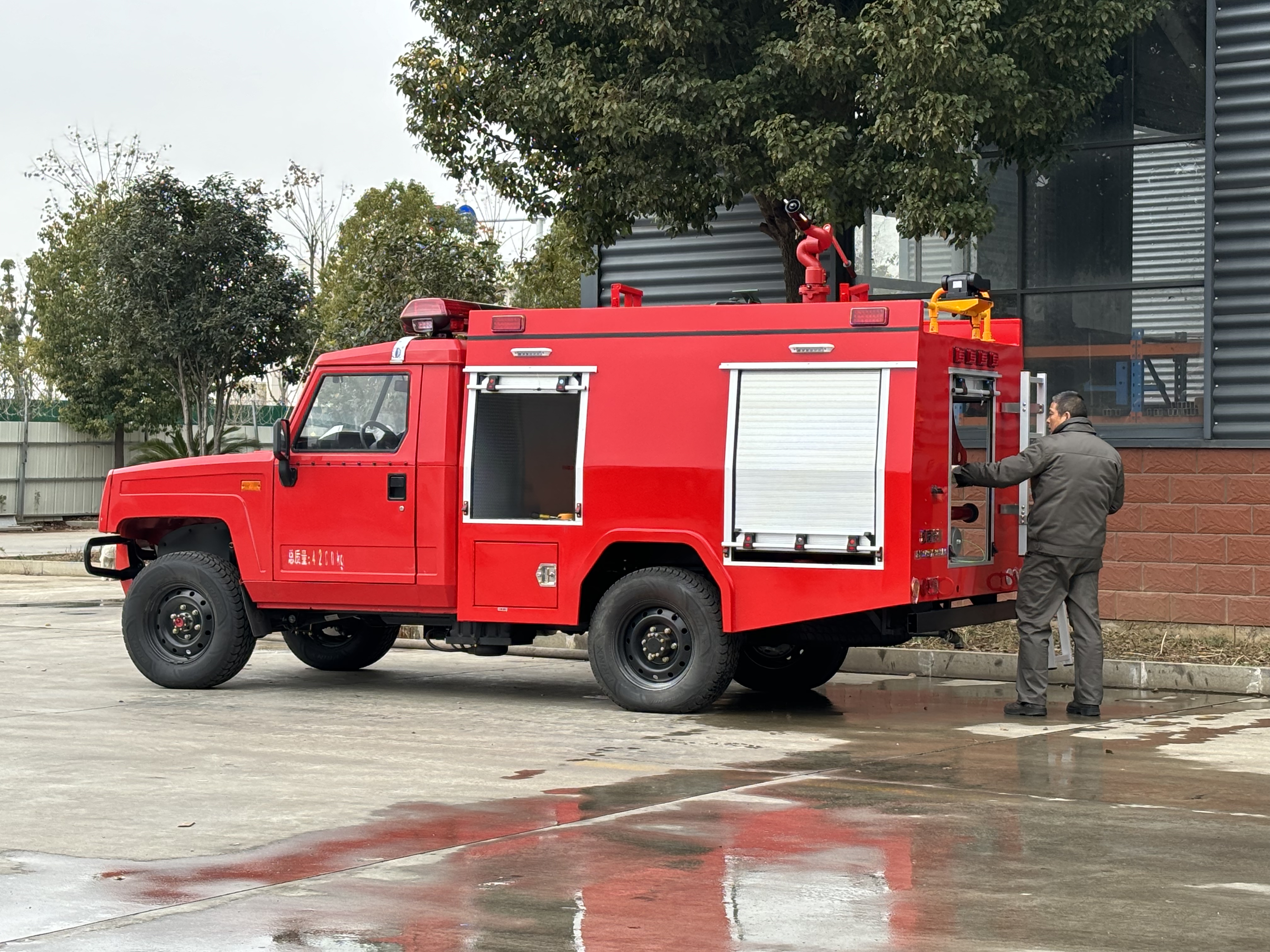

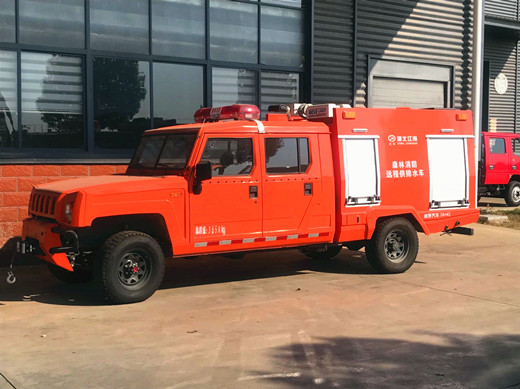

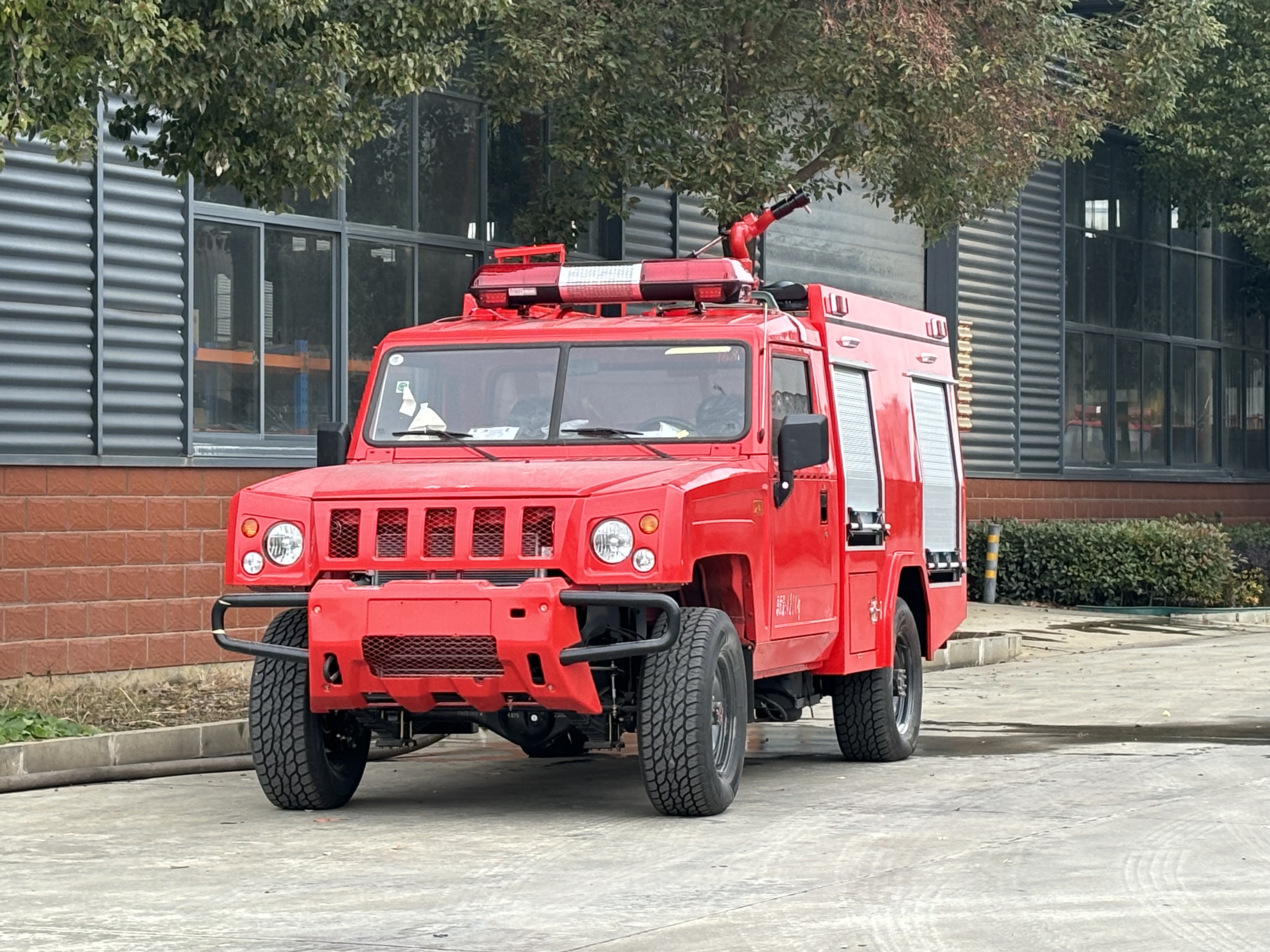

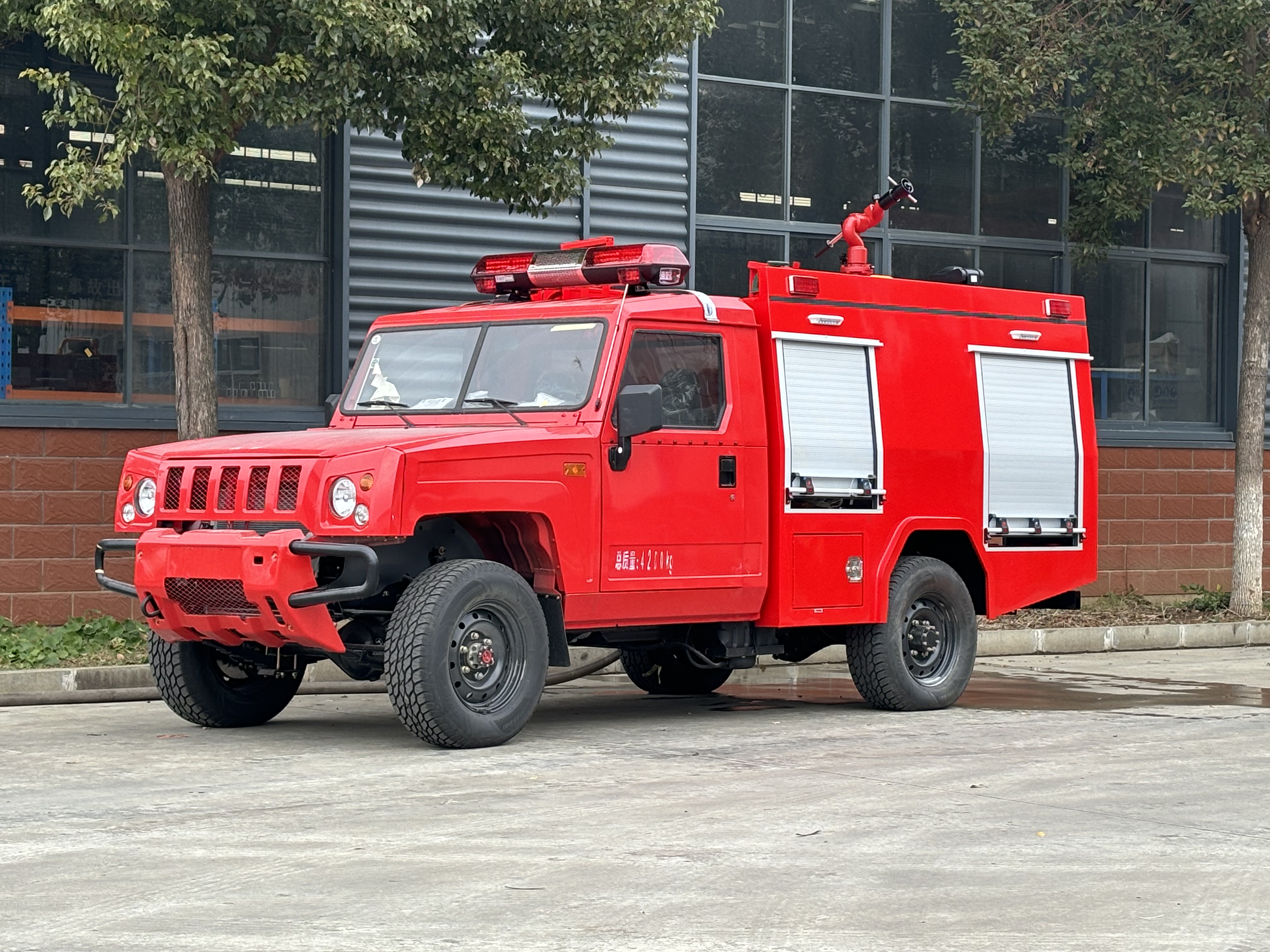

北汽高壓遠程供水消防車
產品底盤型號：BAW2043HMS61D
車型價格：150000 元
銷售經理：欽經理
咨詢熱線：138-7286-0509
銷售經理：王經理
咨詢熱線：139-7179-4417
辦公電話：0722-3303228
圖文傳真：0722-3303228
公司地址：湖北省隨州市北郊星光工業園特1號
主要性能
|
序號
|
項目
|
配置/參數
|
|
1
|
底盤
|
底盤型號
|
BAW2043HMS61D
|
|
發動機型號/功率（KW）
|
YCY24140-60A/103KW
|
|
軸距
|
3695
|
|
乘員數（含駕駛員）
|
2+3
|
|
最高車速（km/h）
|
120
|
|
2
|
尺寸參數
|
外廓尺寸
|
長
|
5960,5995
|
|
寬
|
1880
|
|
高
|
2260
|
|
懸長（前懸/后懸）（mm）
|
750/1515,750/1550,750/1400
|
|
3
|
質量參數
|
整備質量
|
整車
|
3225
|
|
滿載質量
|
整車
|
4465
|
|
前軸
|
1570
|
|
后橋
|
2895
|
|
4
|
罐體
|
容量
L/Kg
|
水
|
1400/1400
|
|
外形尺寸長×寬×高
|
水罐
|
800×1800×1060
|
|
5
|
偏擺泵
|
型號
|
|
SJB18/8
|
|
型式
|
|
偏擺式
|
|
流量(L/min)
|
|
266
|
|
額定壓力(MPa)
|
|
4.0
|
|
最大轉速（r.p.m）
|
|
1300
|
|
揚程（M）
|
|
280
|
|
自吸高度（M）
|
|
7.6
|
詳細描述
一、 整車
1. 外廓尺寸：5960,5995mm×1880 mm×2260 mm
2. 乘員人數：2+3
3. 水罐：容積1400 L
4. 水泵：流量266L/[email protected]
二、 底盤
1. 型號：BAW2043HMS61D
2. 驅動型式：4×4
3. 軸距：3695mm
4. 發動機：
型號為YCY24140-60A，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機
l 額定輸出功率為：103KW
l 排放標準：國Ⅵ
5. 變速箱：機械式手動變速箱，5個前進檔
6. 分動箱:四驅機械手動,全驅/后驅兩擋轉換
7. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
8. 制動系統
l
駐車制動：中央鼓式制動
9. 最高車速：120km/h
10. 取力器：變速箱取力器。
三、 駕乘室
1. 結構：整體鋼骨架焊接長頭駕駛室，固定型。
2. 布局：雙排四門，乘員人數為2+3。
3. 設備：除原車設備外，還裝有取力器開關等。
四、 上裝
(一) 罐體
1.
容積：1400L（水）。
2.
結構：
l 長方體焊接結構，內設分倉隔板。
l 人孔及人孔蓋1套，直徑φ500 mm。
l 注水管位于罐體尾部，通徑為DN65。
l 排污管1個，位于罐體底部，通徑為DN40。
3.
材質：采用優質碳鋼材料焊接而成，側體、底板厚度為4mm，頂板厚度為3mm。內壁全部做防腐處理，經久耐用。
4. 設備：
l 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
l 排污閥：手動控制
(二) 器材箱
1. 結構：
l 泵室框架為焊接結構。
l 內蒙皮為鍍鋅花紋板。
l 根據器材固定需要，配置鋁合金型材固定架或隔板。
2. 材質：為優質碳鋼材料。
3. 卷簾門：
l 材質為輕合金卷簾門，質量輕，防腐性能好。
l 卷簾門的特殊結構確保了外部雨水很難滲入，密封性能良好。
4. 爬梯：尾部配備可供消防人員上下的鋁合金爬梯。
五、 泵及水路系統
1． 偏擺泵:
型號:SJB18/8
流量:
266L/min@4.0MPa
轉速（r.p.m）:1300
揚程（M）：280
自吸高度（M）:7.6
2． 管路
l 一個DN65罐至水泵進水口，手動球閥控制
l 一個DN65外吸水口，手動球閥控制，帶陽端接頭
l 兩個DN40出水口，兩個DN25出水口，手動球閥控制，帶森林消防管牙
l 一個65消防栓注水管路，手動球閥控制，帶管牙
l 一個DN25泵到水罐注水口，手動球閥控制
l 一個DN40罐體排污口，手動球閥控制
3． 電氣系統
1. 尾部裝有符合國家標準的組合尾燈和牌照燈。
2. 操縱系統：取力器操作桿安裝在駕駛室。
3. 操作面板：包含電源開關、器材箱照明開關、轉速表、壓力表，液位顯示
六、 升降照明燈
主要技術參數:
主燈采用2只150瓦LED。
光源形式:LED。
光效是鹵素?zé)舻?/span>4倍。
主燈使用壽命大于30000小時。
主燈工作電壓DC10-30V。
云臺工作電壓DC12V。
旋轉角度:水平420°仰俯420°。
舉升高度(車頂起算) 1.8米 ，外部走線。
升降桿工作氣壓2.5Kg/cm2
線控操作和遙控操作。
具有一鍵“自動”復位功能。
七、 器材配備及布置
1. 配備原則
l 客戶有特殊需求時，根據客戶的需求配備
l 客戶沒有特殊需求時，按照公司的企業標準配備
八、 隨車基本配備清單
|
序號
|
名稱
|
數量
|
序號
|
名稱
|
數量
|
|
1
|
40高壓水帶
|
2盤
|
2
|
40高壓水槍
|
1把
|
|
3
|
4米吸水管
|
1根
|
4
|
底盤專用工具
|
1付
|
九、 整車涂裝
l 遠程供排水搶險車的外表噴涂工程黃色；
